압축 공기 및 공정 가스 시스템은 전 세계적으로 유럽에서는 유량 단위(유럽에서는 음³/h, 북미에서는 SCFM, 실험실에서는 L/min, ISO 테스트 시트에서는 "FAD" 또는 "ACFM")가 어지러울 정도로 다양하게 지정되어 있습니다. 이러한 단위가 어떻게 관련되어 있는지(그리고 같은 의미가 아닌 경우)를 이해하는 것은 컴프레서 사이징, 입찰 비교, 플랜트가 실제로 지불한 유량을 얻을 수 있는지 확인하는 데 매우 중요합니다. 이 문서에서는 가장 일반적인 국제 단위를 검토하고, 이를 변환하는 방법을 보여주고, 각 용어 뒤에 숨어 있는 ISO/ANSI 참조 조건을 설명한 다음, KEEPWIN의 MZW-22/10 광산 피스톤 컴프레서에 대한 실제 계산을 안내합니다.

1 유량 단위가 왜 이렇게 많은가요?

지역마다 수십 년 전에 자체적인 '표준' 온도와 압력을 채택했으며, 산업은 애플리케이션별 조건에 따라 계층화되었습니다:

"표준" ≠ "일반"

참조 조건이 다르기 때문입니다, 1 Nm³/h ≠ 1 Sm³/h ≠ 1 SCFM. 그렇기 때문에 에어팩이나 IHI 달가키란과 같은 평판이 좋은 사이트에서는 단일 승수가 아닌 전용 변환기를 게시합니다.

2 빠른 참조 전환 계수*

*다른 가스의 경우 또는 습도/압력이 다른 경우 엔지니어링 툴박스와 같은 온라인 계산기를 사용하세요.

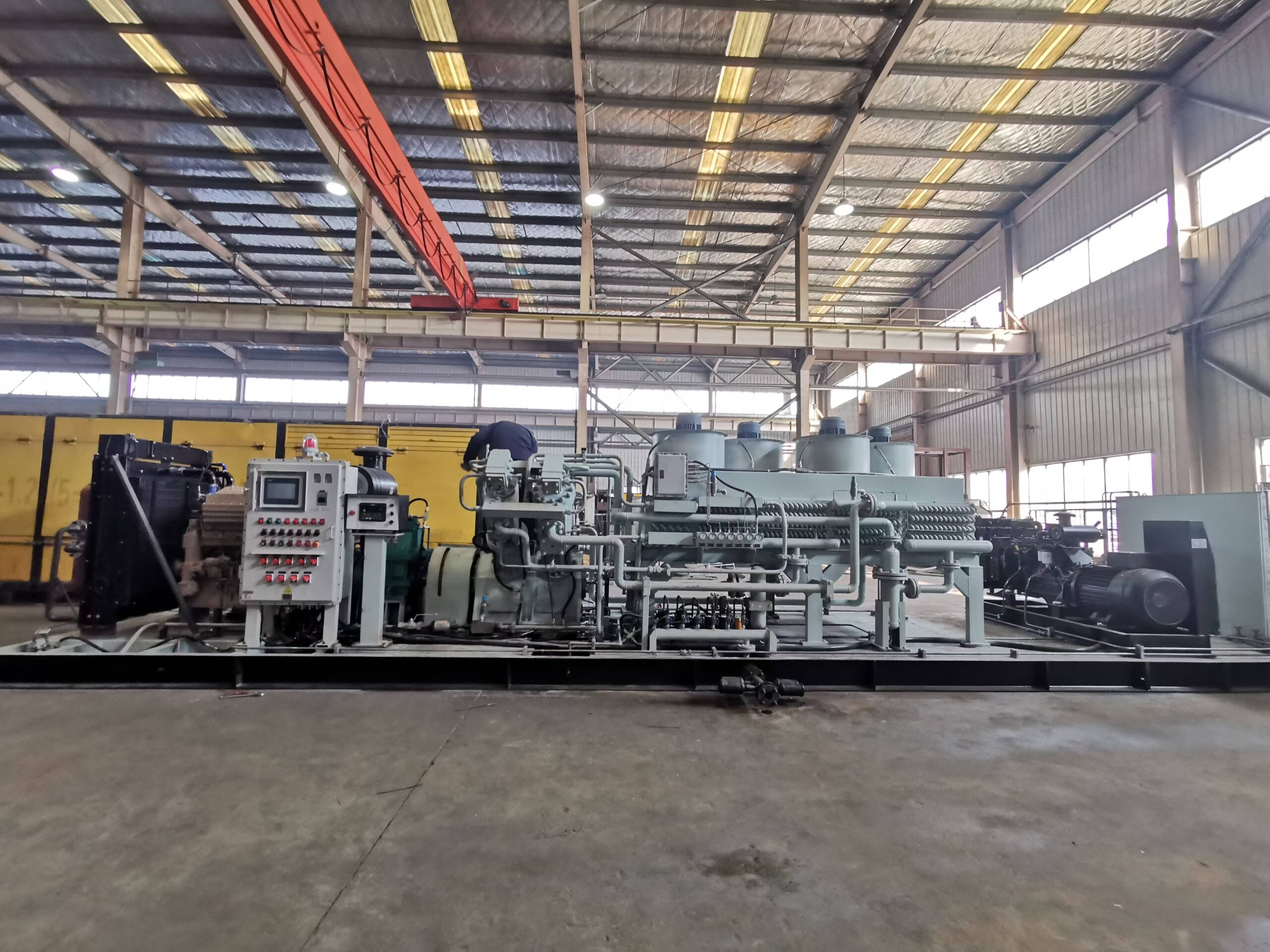

3 작동 예시-KEEPWIN MZW-22/10 피스톤 컴프레서

사양(마이닝 패키지):

• 입구: 1바 복근, 25°C(표면)

• 퇴원: 10 bar g

• 정격 유량: 22 Nm³/min(공기)

3.1 Nm³/min을 SCFM으로 변환하기

22 Nm³/min=22×60=1320 Nm³/h

1320 Nm³/h×0.588=776 SCFM

3.2 L/min으로 변환(실험실 비교)

22 Nm³/min×1000=22,000 L/min

3.3 이것이 중요한 이유

캐나다의 구매자가 KEEPWIN 데이터시트에서 "776 SCFM"을 읽으면 익숙한 수치를 보게 되고, EU 엔지니어는 "22 Nm³/min"을 즉시 주목합니다. 동일한 압축기모든 사람이 참조 조건을 준수하는 경우.

4 컴프레서 유량 지정 시 모범 사례

1. 단위 명시 그리고 그 참조 (예: "700 SCFM @ 68 °F, 14.7 psia").

2. ISO 1217 FAD 사용 공급업체 성능 테스트를 비교할 때

3. 사이트 고도 및 온도 고려가스 법칙을 사용하여 ACFM ↔ SCFM을 변환합니다.

4. 온라인 도구로 교차 확인 엔지니어링 툴박스, 에어팩 또는 달가키란에서.

5. 문서 습도 흡습성 또는 식품 등급의 경우(질량 흐름에 영향을 미침).

5가지 요점

글로벌 유량 단위를 이해하면 비용이 많이 드는 오버사이즈, 성능 저하 및 보증 분쟁을 방지할 수 있습니다. KEEPWIN의 엔지니어링 팀은 일상적으로 다음을 변환합니다. Nm³/h, SCFM, ACFM 및 L/min 산티아고의 고산지대부터 두바이의 사막 더위까지 고객을 지원하기 위해 노력하고 있습니다. 전환 또는 맞춤 평가에 대한 도움이 필요하신가요? 다음 연락처로 문의하세요. info@keep-win.com-전문가들이 모든 흐름의 언어를 구사합니다.
